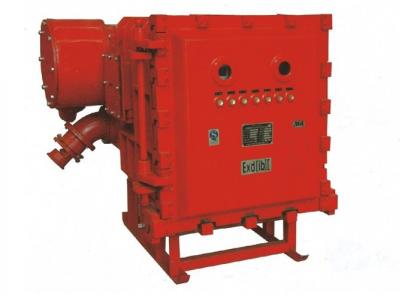

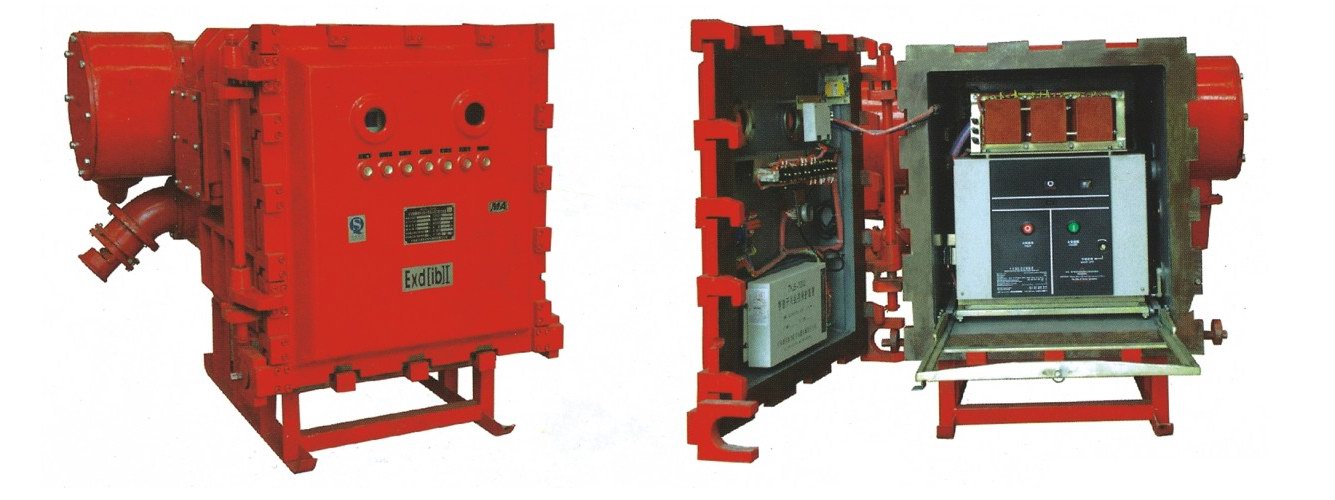

礦用隔爆兼本質安全型永磁機構高壓
- PJG1-50～1250/10(6)Y配電裝置
- 適用于煤礦井下,對三相交流中性點不直接接地的供電系統進行控制、保護和計量，并且可作為不頻繁直接起動高壓電機用。該裝置可以滿足受電、饋電、聯絡、聯臺等不同方式的使用。
- 獲取報價
- 產品介紹
- 技術參數
- 相關產品
一、用途：
適用于煤礦井下,對三相交流中性點不直接接地的供電系統進行控制、保護和計量，并且可作為不頻繁直接起動高壓電機用。該裝置可以滿足受電、饋電、聯絡、聯臺等不同方式的使用。
二、特點：
1、性能穩定：引用新一代的智能化永磁機構斷路器（ABB技術），采用復合絕緣結構，機械簡單可靠；并采用西門子公司的梅花動靜觸頭，主回路全部鍍銀處理，回路電阻小于180μΩ。
2、可靠性高：設有完善的機械電氣閉鎖，并具有電動、手動分合閘功能。
3、安全性高：具有三段式保護（短路、過流、過載）、過欠電壓、選擇性漏電保護、絕緣監視、三相不平衡、故障錄波、短路小延時、防止越級跳閘的閉鎖、PT斷線、故障記憶、故障自診斷等有多種保護功能；失壓保護經電流閉鎖并增加延時設定，避免電壓閃動而引起的配電裝置失壓跳閘。
4、控制靈活：配備標準RS485、CAN-BUS通訊接口，可方便組網集控，實現遙測、遙控、遙調、遙信等四遙功能。
三、技術參數：
額定電壓 | 10kV、6kV、3.3kV | 額定電流 | 630A--1250A |
額定頻率 | 50HZ | 最高工作電壓 | 12kV、7.2kV |
電流變比 | 50、100、150、200、300、400、500、630、700、800、1000、1100、1250/5A | ||
額定開斷電流 | 12.5kA、25kA | 額定關合電流 | 31.5kA 、63kA |
額定斷流容量 | 130MVA | 機械壽命 | 10萬次 |
